血球分析儀應用于醫療實驗室血球細胞形態學分析流水線，為滿足高效快速準確分析的要求，整個流水線中每一個環節的設備效率需精準控制，故對于試管碼讀取時間要求極高，同時動態讀取場景對于讀碼器幀率也有一定的考驗。所以一款不不讀碼器非常重要，海康MV-ID2010M-05M-WLR，提升讀取率。

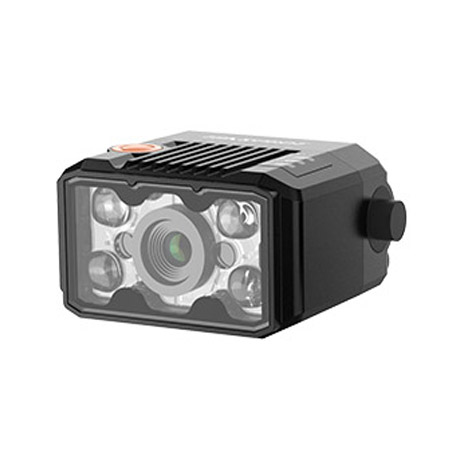

海康ID2000系列小型固定式工業讀碼器

一、案例背景

（1）  項目需求

1.讀碼速度需求

①在一次觸發中完成3次連續讀碼，3次讀碼結果相同再輸出；

②能夠在樣本管旋轉一圈內完成至少4次觸發讀碼(旋轉一圈約2s，條碼朝向掃描儀的時間可記為約500ms，即讀碼速度在24幀/s以上為佳)。

2.運動中讀碼需求

①旋轉讀取樣本管條碼，條碼以約40mm/s速度橫向運動；

②橫向運動中讀取樣本架條碼，條碼以約50mm/s速度橫向運動。

3.條碼識別性能需求

①對部分異常條碼(如條寬不均，斷幀，部分污染)的識別性能優于一維讀碼器；

②不發生截斷、錯位、讀錯等誤碼現象；

③當同一樣本管上存在多個不同條碼時，可以在樣本管旋轉一圈的時間內讀取到所有貼在樣本管上的條碼并輸出。

（2）  項目痛點或問題

該項目應用于血球分析儀采樣試管碼讀取，采集數據用于樣本信息核對匹配及追溯，同時需將試管每個形態存圖用于客戶算法分析，常規激光讀碼器無法滿足。

二、方案描述

（1）項目配單表

海康MV-ID2010M-05M-WLR   100w像素緊湊型工業讀碼器。

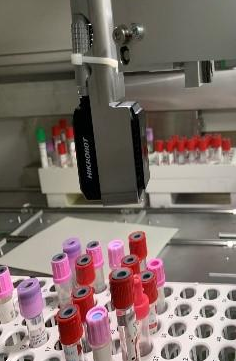

（2）方案示意圖

（3）調試步驟

1.讀碼器架設在75mm距離位置，保證視野長邊與試管條碼平行

2.機械手夾取試管移動至視野中，由于視野中存在夾爪遮擋，實際應用會在固定位置旋轉試管讀取，通過繪制小ROI進行讀碼，ROI區域一次只能覆蓋一個試管條碼保證與對應試劑匹配，不會因為讀取錯誤導致匹配出錯

3.針對醫院臟污碼、斷針碼，采用深度學習方式進行優化，同時使用數據自校驗功能，單次觸發下多次讀取條碼內容進行一致性比對，在500ms內完成數據對比一致后輸出，保證數據的正確性

4.設置定點輸出時間功能，保證數據上傳不會超時，靜態測試讀碼率OK后，進行機臺觸發讀取測試

5.使用機臺循環輸出觸發信號讀碼

三、方案優勢

• 解碼算法可根據樣品圖片持續迭代升級，且解碼耗時短

• 解決輕微臟污及斷針碼，適應不同醫院條碼讀取，提升讀取率

• 為客戶設備采用試管二維碼讀取迭代升級提供便利

• 開放取圖策略，1S內可以上傳10幀圖，用于客戶分析試管形態
